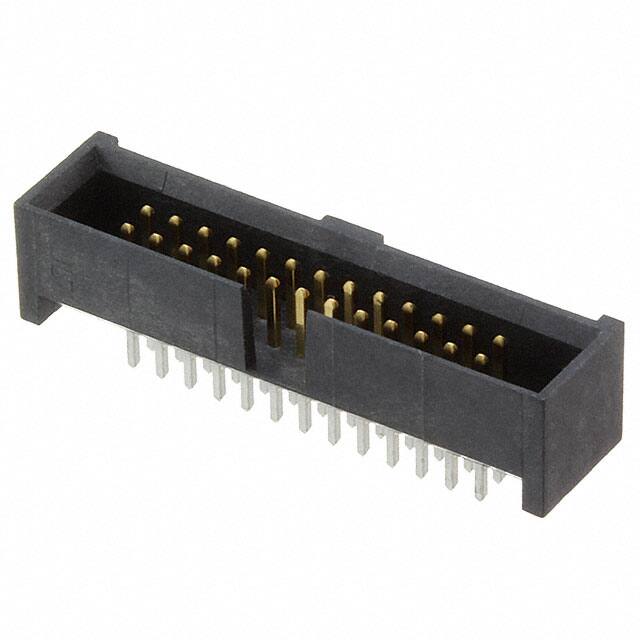

SHF-113-01-L-D-TH - Samtec Inc.

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-SHF-113-01-L-D-TH

Hersteller Teil #: SHF-113-01-L-D-TH

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: SAMTEC SHF-113-01-L-D-TH Wire-To-Board Connector, SHF Series, 26 Contacts, Header, 1.27 mm, Through Hole, 2 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

SHF-113-01-L-D-TH Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Polymer

Contact Finish Mating

Gold

Contact Length-Mating

0.120 3.05mm

Contact Materials

Phosphor Bronze

Insulation Materials

Liquid Crystal Polymer (LCP)

Series

SHF

Published

2014

Packaging

Tube

Operating Temperature

-55°C~125°C

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

Orientation

Straight

Depth

5.59mm

Insulation Height

0.210 5.33mm

Style

Board to Cable/Wire

Number of Positions Loaded

All

Pitch - Mating

0.050 1.27mm

Insulation Color

Black

Row Spacing - Mating

0.050 (1.27mm)

Contact Length - Post

0.075 1.91mm

Shrouding

Shrouded - 4 Wall

Contact Finish - Post

Tin

Features

Keying Slot

Length

22.86mm

Contact Finish Thickness - Mating

10.0μin 0.25μm

REACH SVHC

No SVHC

RoHS Status

ROHS3 Compliant

Material Flammability Rating

UL94 V-0
